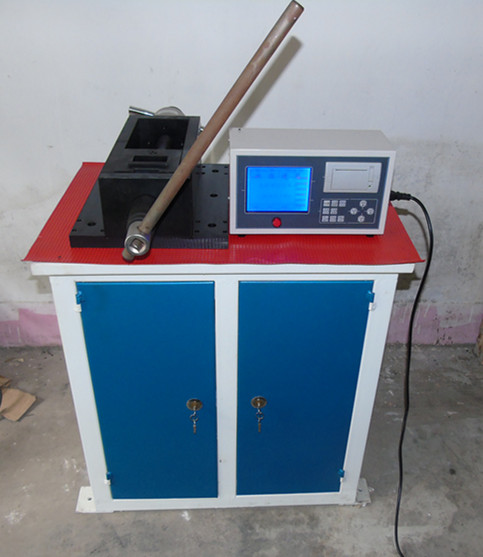

YJZ-500A手動型高強螺栓檢測儀

一、主要用途和性能指標

    該檢測儀根據GB50205-2001《鋼結構工程驗收規范》有關要求設計制造，可對大六角頭高強螺栓連接副(M16,M20,M22,M24,M27,M30)的軸力、扭矩、扭矩系數、進行檢測，顯示并打印。若配備扭剪型專用扭矩扳手后也可以檢測扭剪型高強螺栓連接副(M16,M20,M22,M24,M27,M30)的軸力值，當軸力達到標準規定的值后，檢測儀發出蜂鳴聲并記錄檢測數據，同時檢測儀根據檢測的軸力和扭矩自動計算出扭矩系數并且自動顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等；鍵入試驗編號、高強度螺栓的型號、等級和規格等；控制系統能對32組數據進行循環更新存儲并能隨時讀出和打印。

    具有參數備份和恢復功能，自動標定功能，根據高強螺栓的檢測要求還設置了峰值保持的監測以及傳感器過載保護提示等功能。為了便于用戶能與計算機聯機設置了RS232接口；可將數據傳送到計算機，進行進一步的處理后，打印出報告（需特殊訂貨）。

技術參數：

電壓： AC 控制系統220V AC

軸力檢測范圍：20-500kN

扭矩檢測范圍：10-2000Nm

螺栓規格：M16-M30

螺栓長度：65mm-280mm

試驗精度：軸力±1.0% 扭矩±1.0%
